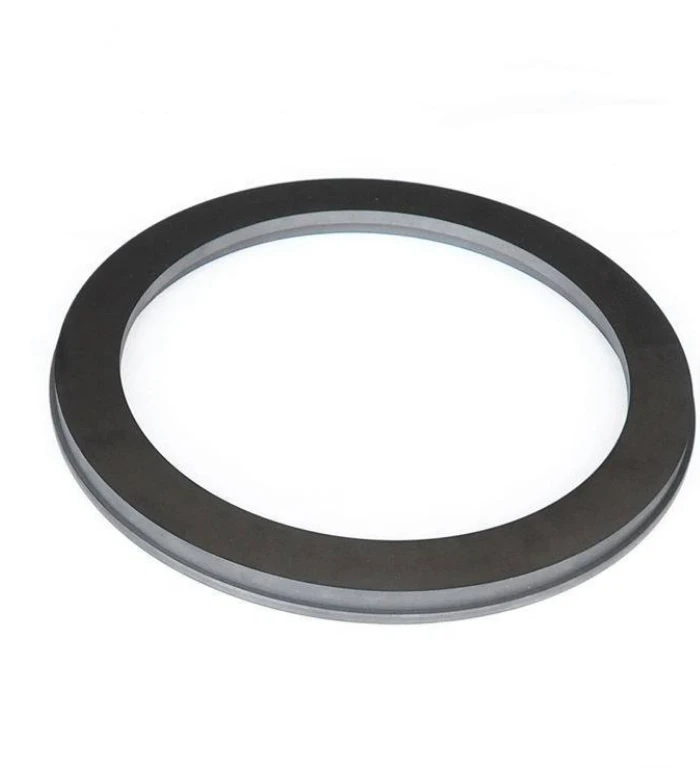

טבעות בידוד גרפיט בגודל-מותאם אישית וטבעות מנחי זרימה עבור תנורי ואקום בטמפרטורה-גבוהה הם מרכיבי דיוק מרכזיים של המערכת התרמית הליבה בתחומים-מתקדמים כגון פוטו-וולטאיקה, מוליכים למחצה וייצור סיליקון גבישי. הם תוכננו במיוחד כדי לעמוד בדרישות המחמירות של יצרני ציוד פוטו-וולטאי ומוליכים למחצה יפנים וקוריאנים לדיוק בקרת טמפרטורה אולטימטיבי, סביבה נקייה -בטוהר גבוה וזרימת חום כיוונית יעילה.
מוצר זה עשוי גרפיט איזוסטטי -גבוה- במיוחד עם טוהר של מעל 99.99%. הוא מעובד בטכנולוגיית CNC של חמישה-צירים כדי להשיג התאמה אישית של דיוק ברמת מיקרון, והוא מתאים לתנאי ואקום בטמפרטורה קיצונית- גבוהה, הנעים בין 1600 ל-2000 מעלות. הוא נמצא בשימוש נרחב בציוד ליבה כגון תנורי גביש חד-גבישים CZ, תנורי מטילי סיליקון רב-גבישיים, תנורי גביש בודדים של סיליקון מתכת אזורים ותנורי סינטר קרמיים מתקדמים.
נקודות מפתח בתהליך ההכנה המרכזי
בחירת חומרי גלם: רכיבי הליבה מיוצרים באמצעות גרפיט איזוסטטי עם טוהר- במיוחד של למעלה מ-99.99%. גרפיט איזוסטטי מציג תכונות פיזיות ומכאניות מצוינות בכל הכיוונים, מה שמבטיח את היציבות המבנית ודיוק הממדים של חלקי הטבעת תחת טמפרטורות גבוהות ולחצים תרמיים מורכבים. עבור יישומים מיוחדים מסוימים, ניתן להשתמש בגרפיט גרעיני בטוהר של 99.995% או אפילו 99.999%.

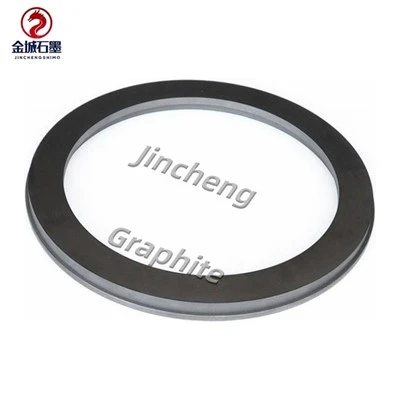

טבעת בידוד חום
במערכת השדה התרמי של תנור ואקום, טבעת בידוד החום הגרפיט מנצלת את המוליכות התרמית הנמוכה שלה (בטמפרטורות גבוהות, המוליכות התרמית של גרפיט נמוכה בהרבה מזו של מתכות) והרפלקטיביות הגבוהה (המשטח שטופל במיוחד של הגרפיט יכול לשקף את רוב הקרינה התרמית האינפרא-אדומה מ{0}ההעברה של החום לאזור {0}הגבוהה). אזור טמפרטורה-נמוך, ובכך יוצר שיפוע טמפרטורה צירי יציב וניתן לשליטה בתוך הכבשן. זה חיוני לצמיחת גבישים (כגון סיליקון -יחיד גביש), שכן שיפוע טמפרטורה יציב הוא המפתח להבטחת איכות הגביש וקצב הצמיחה.
טבעת מנחה זרימה: הטבעת מנחה זרימת גרפיט, דרך תעלות הזרימה המעוצבות במדויק או מבנה הלהב שלה, מנחה את גז המגן (כגון ארגון) לזרום בכבשן לאורך נתיב מסוים. זרימה כיוונית זו יכולה לייעל את חלוקת השדה התרמי, ולאפשר העברת חום באופן שווה יותר לחומרים; במקביל, הגז הזורם יכול גם להסיר זיהומים וחומרים נדיפים שנוצרו במהלך צמיחת הגבישים, ובכך לשפר את הטוהר והאיכות של המוצר הסופי (כגון מטילי סיליקון -יחידי גביש).

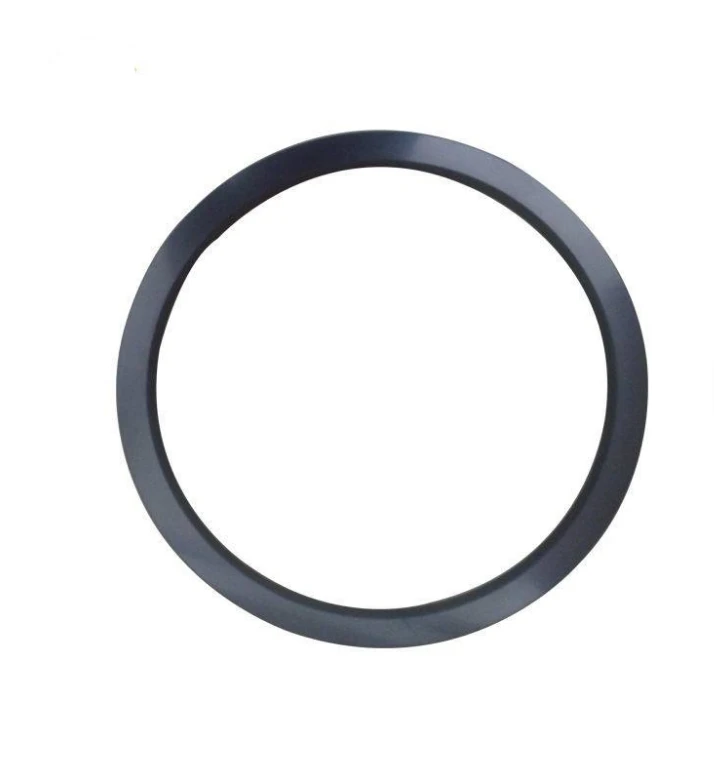

טבעת מנחה זרימה
הטבעת המנחה את זרימת הגרפיט, דרך תעלות הזרימה או מבנה הלהב המעוצבים במדויק שלה, מנחה את גז המגן (כגון ארגון) לזרום בכבשן לאורך נתיב מסוים. זרימה כיוונית זו יכולה לייעל את חלוקת השדה התרמי, ולאפשר העברת חום באופן שווה יותר לחומרים; במקביל, הגז הזורם יכול גם להסיר זיהומים וחומרים נדיפים שנוצרו במהלך צמיחת הגבישים, ובכך לשפר את הטוהר והאיכות של המוצר הסופי (כגון מטילי סיליקון -יחידי גביש).
למה לבחור בנו
1. אנו מייצרים את הגרפיט בלחץ-עצמי ב-בית, ומבטיחים תכונות חומר יציבות וניתנות לשליטה.
2. יכולות עיצוב ועיבוד בהתאמה אישית בשלה, בהתאמה מדויקת למערכת החימום של הלקוח
3. קיימת מערכת בקרת איכות קפדנית על מנת להבטיח את איכות ואמינות המוצרים.
4. תגובה ואספקה מהירה כדי לעמוד בדרישות המו"פ והייצור ההמוני של הלקוחות
5. צוות טכני בלעדי בחו"ל, שירות ותמיכה מקומיים
| פָּרָמֶטֶר | יְחִידָה | טבעת בידוד גרפיט (דגם: GIR-9999) | טבעת זרימת גרפיט (דגם: GFR-9999) | טבעת משולבת (דגם: GIRF-99995) | שיטת בדיקה |
|---|---|---|---|---|---|
| מאפיינים בסיסיים | |||||
| תוכן פחמן | % | גדול או שווה ל-99.99 | גדול או שווה ל-99.99 | גדול או שווה ל-99.995 | GB/T 3521-2008 |
| תוכן אפר | ppm | פחות או שווה ל-50 | פחות או שווה ל-50 | פחות או שווה ל-30 | ICP-זיהוי MS |
| צְפִיפוּת | g/cm³ | 1.85-1.90 | 1.85-1.90 | 1.88-1.93 | שיטת ארכימדס |
| נַקבּוּבִיוּת | % | פחות או שווה ל-10 | פחות או שווה ל-10 | פחות או שווה ל-8 | חדירת מרקורי |
| מאפיינים תרמיים | |||||
| טמפרטורת פעולה מקסימלית | תוֹאַר | 2000 | 2000 | 2200 | ניתוח תרמי |
| מוליכות תרמית (ב-1000 מעלות) | W/(m·K) | 80-120 | 80-120 | 90-130 | שיטת פלאש לייזר |
| מקדם התפשטות תרמית (25-1000 מעלות) | 10⁻⁶/מעלה | 2.5-3.0 | 2.5-3.0 | 2.4-2.8 | דילטומטר |
| עמידות בפני הלם תרמי (RT ↔ 1500 מעלות) | מחזורים | גדול או שווה ל-50 | גדול או שווה ל-50 | גדול או שווה ל-60 | מבחן קר וחם לסירוגין |
| מאפיינים מכניים | |||||
| חוזק כפיפה (ב-25 מעלות) | MPa | גדול או שווה ל-40 | גדול או שווה ל-40 | גדול או שווה ל-45 | כיפוף שלוש-נקודות |
| חוזק לחיצה (ב-25 מעלות) | MPa | גדול או שווה ל-120 | גדול או שווה ל-120 | גדול או שווה ל-130 | דחיסה חד צירית |
| קשיות החוף | - | 60-70 | 60-70 | 65-75 | בודק קשיות Shore D |
| מפרט ממדים | |||||
| טווח מידות טיפוסי (ID×OD×H) | מ"מ | ניתן להתאמה אישית (למשל, 200×300×50) | ניתן להתאמה אישית (למשל, 150×250×40) | ניתן להתאמה אישית (למשל, 250×350×60) | מכונת מדידת קואורדינטות |
| סובלנות מימדית | מ"מ | ±0.02 | ±0.02 | ±0.01 | מכונת מדידת קואורדינטות |
| חספוס פני השטח (Ra) | μm | פחות או שווה ל-0.8 | פחות או שווה ל-0.8 | פחות או שווה ל-0.6 | פרופילומטר |
| ביצועים תפעוליים | |||||
| אחידות טמפרטורה | תוֹאַר | פחות או שווה ל-±3 | פחות או שווה ל-±3 | פחות או שווה ל-±2 | מדידת צמד תרמי |
| חיי שירות משוערים | מחזורים | גדול או שווה ל-500 | גדול או שווה ל-500 | גדול או שווה ל-600 | מבחן שדה תעשייתי |
| אריזה | |||||
| אריזה סטנדרטית | יחידות/קופסה | 1 | 1 | 1 | - |
| חומר אריזה | - | שקית ואקום + קצף נגד-הלם + מארז עץ | שקית ואקום + קצף נגד-הלם + מארז עץ | שקית ואקום + קצף נגד-הלם + מארז עץ | - |
